Bản vẽ thiết kế cửa chống ngập – file CAD cho đơn vị thiết kế
Cửa chống ngập hiệu quả nhất khi được tính đến ngay từ giai đoạn thiết kế: chừa sẵn vị trí trụ, chôn sẵn thanh tiếp đáy, bố trí rãnh thu nước và nguồn điện đúng chỗ. Lắp sau khi công trình hoàn thiện vẫn làm được, nhưng thường phải đục nền, cắt đá, sửa rãnh. Trang này dành cho kiến trúc sư, đơn vị tư vấn thiết kế, tư vấn giám sát và nhà thầu cần đưa cửa chống ngập vào hồ sơ công trình.
Thủy Liên Phát cung cấp miễn phí bản vẽ chi tiết, file CAD và chỉ dẫn kỹ thuật các dòng cửa chống ngập lắp ráp và cửa chống ngập tự động, đồng thời hỗ trợ triển khai phương án theo kích thước thực tế của từng công trình.
Thư viện bản vẽ cửa chống ngập lắp ráp

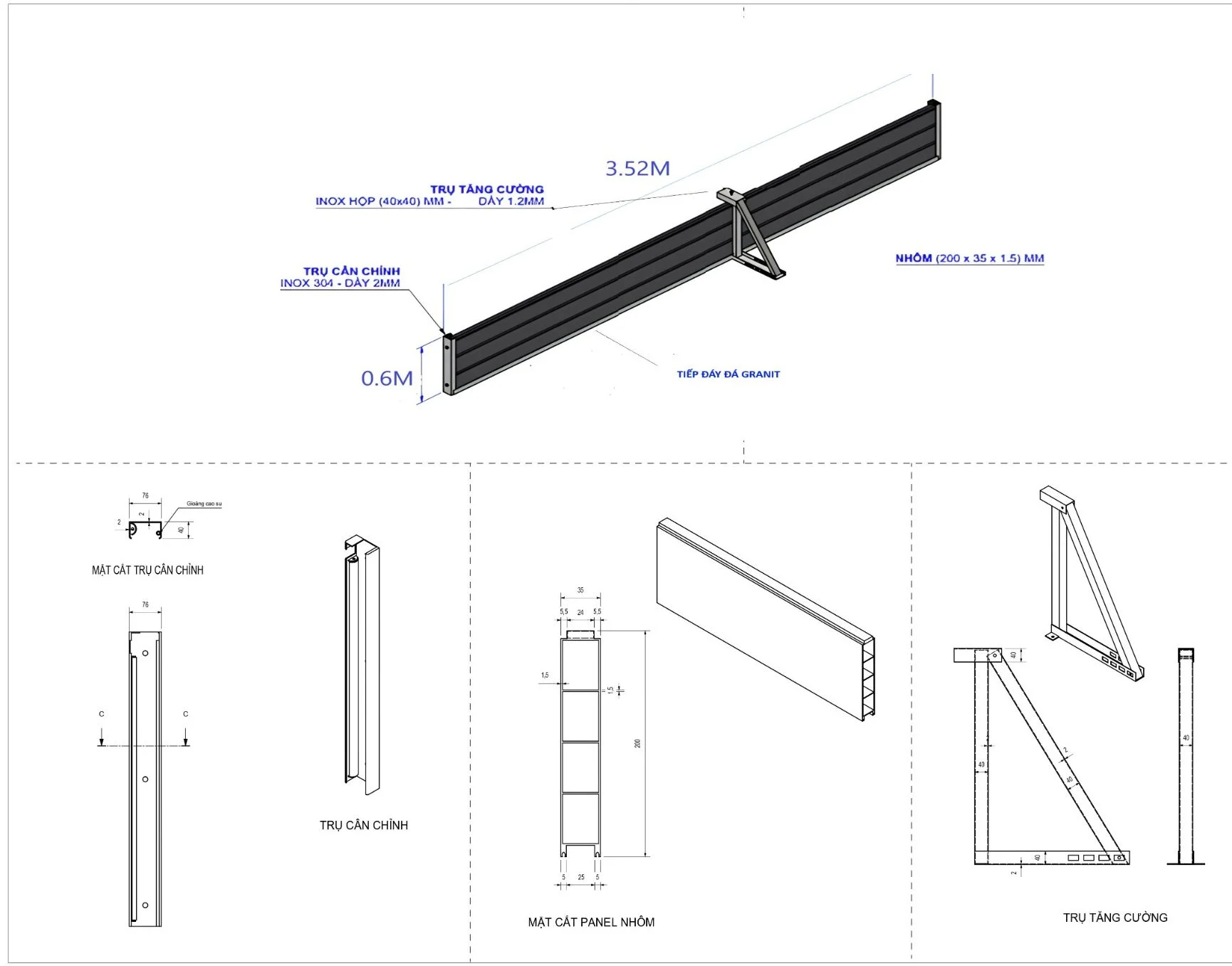

Các bản vẽ dưới đây trích từ hồ sơ shopdrawing công trình thực tế Thủy Liên Phát đã thi công (vách nhôm dòng C20, tấm 200 × 35 × 1.5mm, trụ inox 304). Bấm vào ảnh để xem khổ lớn.
Bản vẽ cửa chống ngập tự động thủy lực
Cửa thủy lực nằm âm nền nên bản vẽ hố âm, chi tiết chờ và yêu cầu điện được lập riêng cho từng vị trí – xem các hạng mục cần phối hợp khi thiết kế.
Bộ hồ sơ CAD gồm những gì?
| Hạng mục | Nội dung |
|---|---|
| Mặt đứng, mặt bằng | Bố trí trụ cân chỉnh, trụ tăng cường, trụ nối, thanh tiếp đáy theo chiều rộng ô cửa; khoảng chiếm chỗ của chân chống phía sau vách |

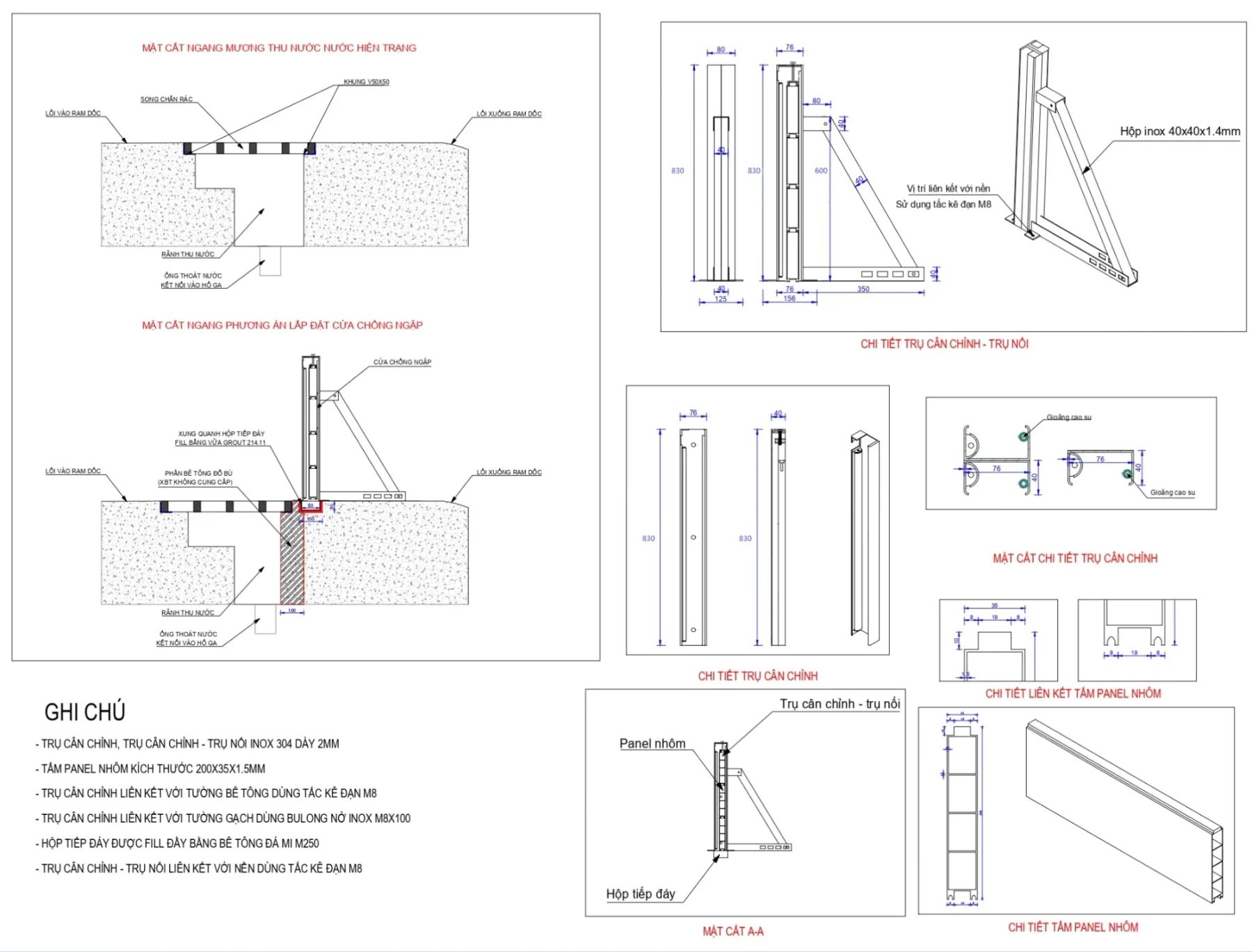

| Mặt cắt | Mặt cắt A-A qua vách, mặt cắt trụ cân chỉnh, mặt cắt panel nhôm, mặt cắt thanh U tiếp đáy |
| Chi tiết liên kết | Liên kết trụ với tường bê tông, tường gạch, liên kết chân trụ với nền; chi tiết chôn thanh tiếp đáy |
| Phương án vị trí đặc thù | Lối xuống hầm có mương thu nước, vách dài nhiều khoang, cổng có ray, cửa cuốn |
| Chỉ dẫn kỹ thuật | Đoạn thuyết minh vật liệu – thi công – nghiệm thu để đưa vào hồ sơ, xem chỉ dẫn kỹ thuật cửa chống ngập |
| Bảng khối lượng | Panel nhôm (m²), cặp trụ theo chiều cao, trụ tăng cường, trụ nối, thanh tiếp đáy (m dài) – theo cách tính giá |
Thông số nhanh cho thiết kế
| Dòng cửa | Cấu tạo chính | Lưu ý khi thiết kế |
|---|---|---|
| Lắp ráp C15 – tiêu chuẩn | Panel nhôm dày 1.2mm, cao 150mm/tấm, rộng 25mm; trụ inox 304 dày 1.5mm | Trụ tăng cường khi ô cửa rộng từ 2.5m |
| Lắp ráp C20 – cao cấp | Panel nhôm 200 × 35 × 1.5mm, 3 xương; trụ inox 304 dày 2mm, tiết diện 76 × 40mm | Trụ tăng cường từ 2.8m, trụ nối từ 6m |
| Lắp ráp C25 – đặt theo công trình | Panel nhôm dày 1.8mm, cao 250mm/tấm, rộng 35mm | Ngập sâu, sóng mạnh; đặt hàng theo dự án, không có sẵn |
| Tự động thủy lực | Vách inox 304 nằm âm dưới nền, xi lanh thủy lực, tủ điều khiển, cảm biến mực nước | Chừa hố âm, thoát nước hố, nguồn điện – xem thiết kế cửa tự động thủy lực |
| Ròng rọc | Khung hộp inox 304, mặt inox cán gân, cáp thép, tời quay tay | Không cần điện; chịu tải đến 4 tấn ở trạng thái nằm |
Cần gửi gì để nhận bản vẽ theo công trình?
- Kích thước ô cửa: chiều rộng thông thủy, vật liệu và chiều dày tường/cột hai bên (bê tông, gạch, đá ốp).
- Mức ngập thiết kế: cao độ ngập lớn nhất từng ghi nhận hoặc theo số liệu thủy văn khu vực, cộng khoảng an toàn.
- Hiện trạng nền: nền bê tông, đá granit, gạch; có dốc, có rãnh thu nước hay ray cổng không.
- Giao thông qua cửa: người đi bộ, xe máy, ô tô, xe tải – quyết định chọn cửa lắp ráp hay cửa tự động nằm âm nền.
- Với cửa tự động: vị trí đặt tủ điều khiển, khả năng thoát nước hố âm, nguồn điện tại chỗ.
Chưa đủ số liệu? Kỹ thuật viên Thủy Liên Phát có thể khảo sát hiện trường miễn phí tại các khu vực có chi nhánh, hoặc trao đổi trực tuyến qua bản vẽ kiến trúc bạn gửi.
Bài viết kỹ thuật cho đơn vị thiết kế

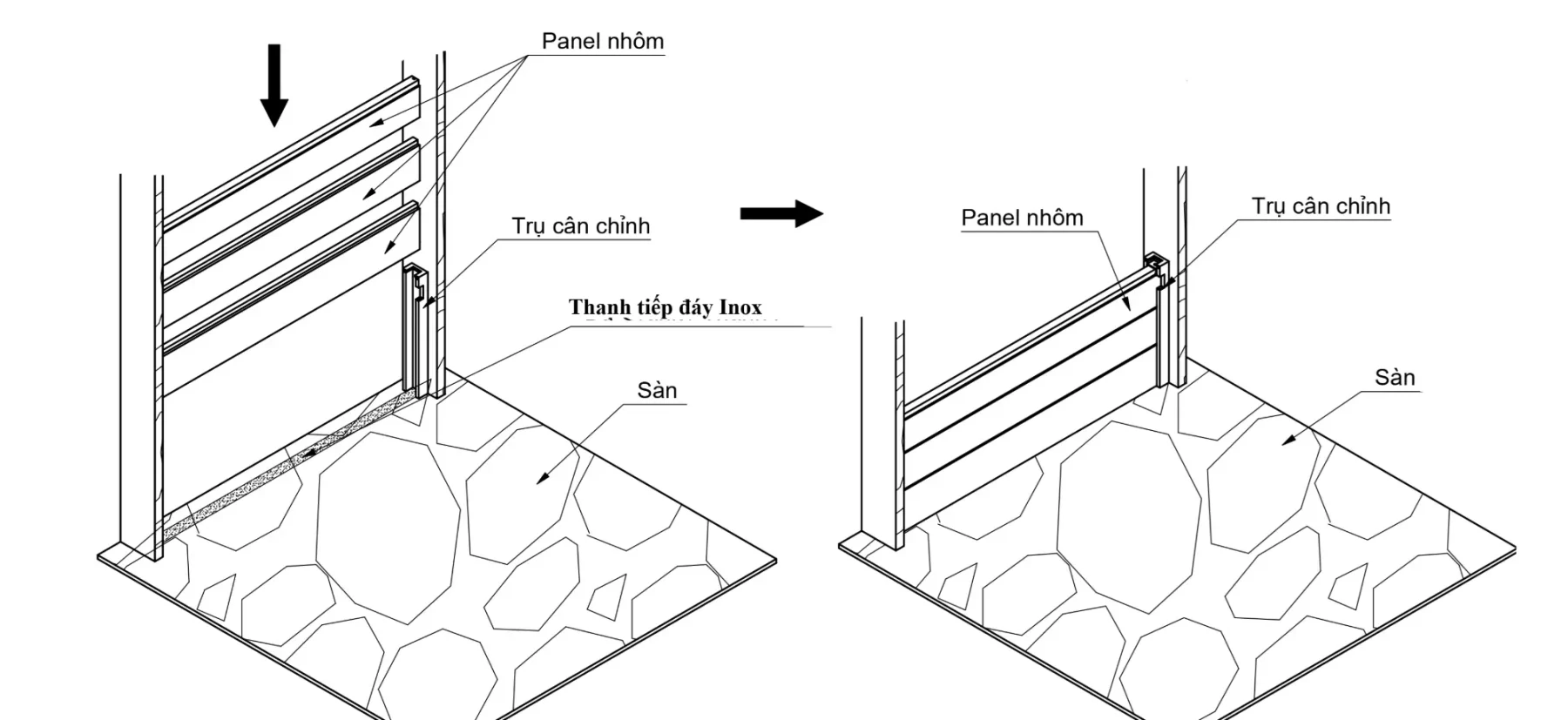

- Chi tiết kỹ thuật cửa chống ngập lắp ráp – trụ cân chỉnh, panel nhôm, trụ tăng cường, thanh tiếp đáy, liên kết.

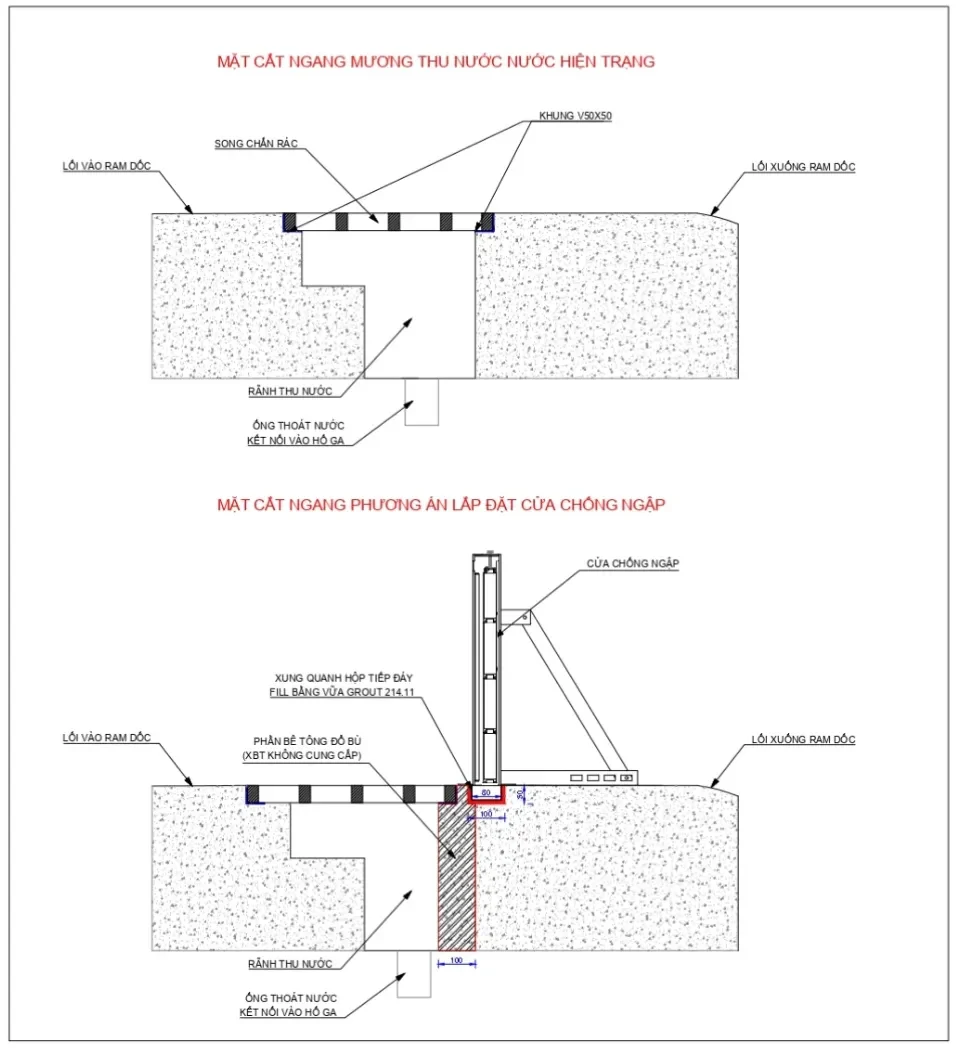

- Bản vẽ cửa chống ngập lối xuống hầm có mương thu nước – đặt vách ở đâu, xử lý rãnh, đổ bù bê tông.

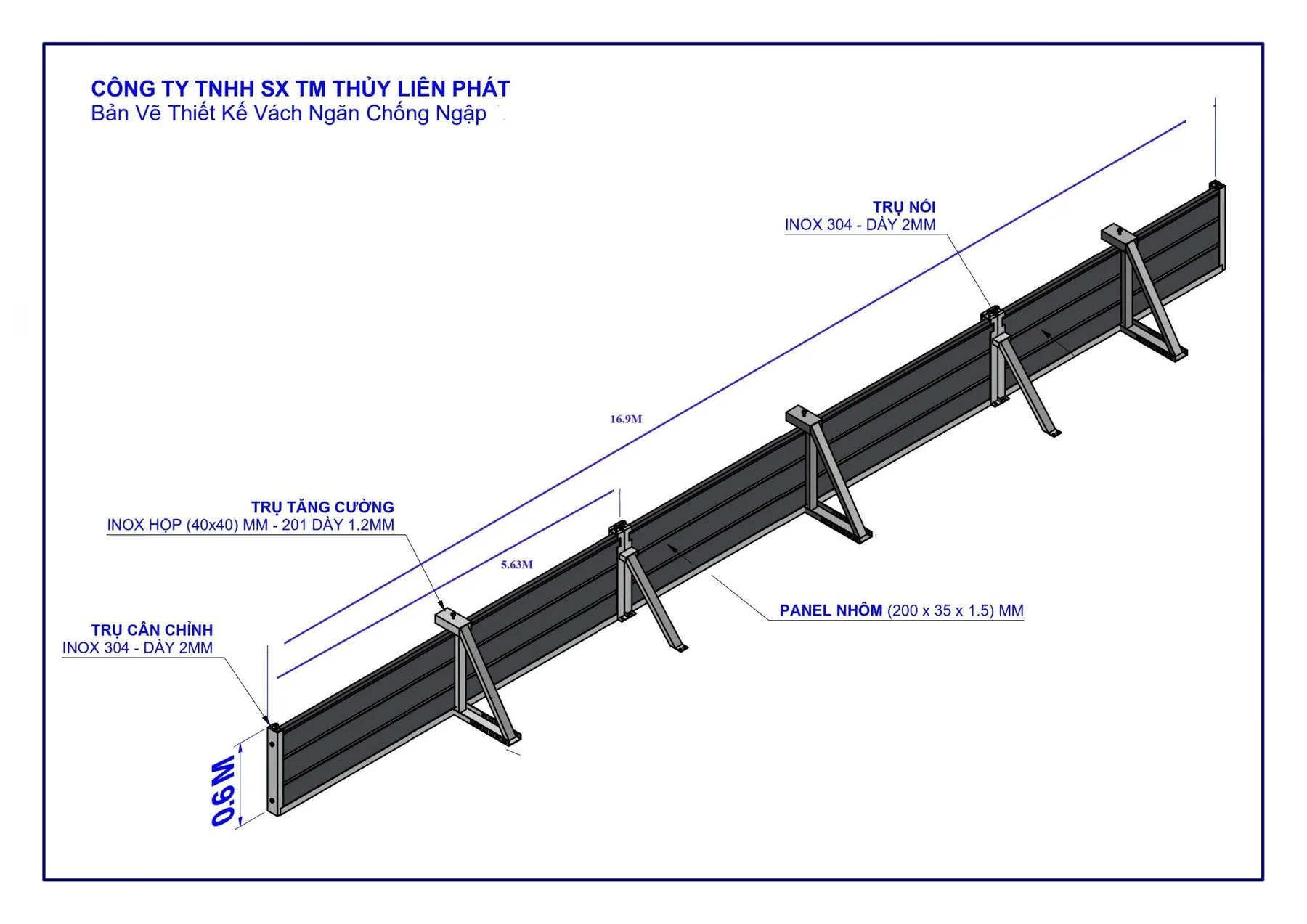

- Bố trí trụ tăng cường, trụ nối cho vách chống ngập dài – từ ô cửa 3m đến vách gần 17m.
- Thiết kế cửa chống ngập tự động thủy lực – các hạng mục cần phối hợp kiến trúc, kết cấu, cơ điện.
- Chỉ dẫn kỹ thuật cửa chống ngập – mẫu thuyết minh để đưa vào hồ sơ thiết kế, hồ sơ mời thầu.
Nhận file CAD cửa chống ngập
Điền thông tin bên dưới, bộ phận kỹ thuật sẽ gửi file CAD và tài liệu qua email. Nếu đã có kích thước ô cửa, hãy ghi vào phần “Bản vẽ cần” để được triển khai bản vẽ đúng công trình.
Câu hỏi thường gặp
File CAD cửa chống ngập có mất phí không?
Không. Thủy Liên Phát gửi miễn phí file CAD, bản vẽ chi tiết và chỉ dẫn kỹ thuật cho đơn vị thiết kế, tư vấn, nhà thầu và chủ đầu tư.
Có được chỉnh bản vẽ theo kích thước công trình của tôi không?
Có. Gửi kích thước ô cửa, mức ngập và hiện trạng nền, kỹ thuật viên sẽ triển khai mặt đứng, mặt bằng, bố trí trụ và chi tiết liên kết theo đúng vị trí.
Nên chọn cửa lắp ráp hay cửa tự động cho lối xuống hầm?
Nếu có người trực để lắp tấm khi có cảnh báo mưa lũ, cửa lắp ráp là phương án chi phí hợp lý. Nếu cần bảo vệ 24/7 mà không phụ thuộc người vận hành, chọn cửa tự động thủy lực nằm âm nền – xe vẫn chạy qua bình thường, chịu tải 4–10 tấn.
Trong hồ sơ thiết kế nên ghi cửa chống ngập như thế nào?
Nên ghi rõ vật liệu (nhôm định hình, inox 304), quy cách tấm, chiều cao chắn nước, gioăng EPDM, phương pháp liên kết và yêu cầu thử kín nước khi nghiệm thu – xem mẫu tại chỉ dẫn kỹ thuật cửa chống ngập.
