Chi tiết kỹ thuật cửa chống ngập lắp ráp: trụ cân chỉnh, panel nhôm, thanh tiếp đáy

Một bộ cửa chống ngập lắp ráp nhìn đơn giản – vài tấm nhôm xếp chồng giữa hai trụ – nhưng khả năng chắn nước phụ thuộc vào từng chi tiết: tiết diện trụ, ngàm tấm, gioăng, mặt tiếp đáy và cách bắt vào kết cấu. Bài này đi qua từng chi tiết theo bản vẽ shopdrawing công trình Thủy Liên Phát đã thi công, giúp kiến trúc sư và kỹ sư thể hiện đúng trong hồ sơ thiết kế.

1. Cấu tạo tổng thể

Một ô cửa chống ngập lắp ráp gồm 5 nhóm chi tiết:

1. Cặp trụ cân chỉnh hai bên, bắt cố định vào tường hoặc cột.
2. Các tấm panel nhôm thả chồng vào rãnh trụ, số tấm theo chiều cao chắn nước.
3. Thanh tiếp đáy chôn trong nền, tạo mặt phẳng cho tấm dưới cùng tì gioăng.
4. Trụ tăng cường chống phía sau vách khi ô cửa rộng; trụ nối chia khoang khi vách dài.
5. Gioăng cao su EPDM trên trụ và ở đáy tấm, ép kín khi nước đẩy tấm vào trụ.

2. Trụ cân chỉnh

• Vật liệu: inox 304 dày 2mm (dòng C20, C25); dòng C15 dùng inox 304 dày 1.5mm.
• Tiết diện: chữ U 76 × 40mm (dòng C15: 66 × 40mm), mép trụ có rãnh giữ gioăng cao su ở cả hai phía – tấm nhôm luôn ép lên gioăng dù nước dâng từ phía nào.
• Chiều cao: theo chiều cao chắn nước cộng phần dư. Trong shopdrawing mẫu, vách 3 tấm cao 595mm dùng trụ cao 800mm.
• Lỗ liên kết: 3 lỗ dọc thân trụ (đầu – giữa – chân) để bắt vào tường.

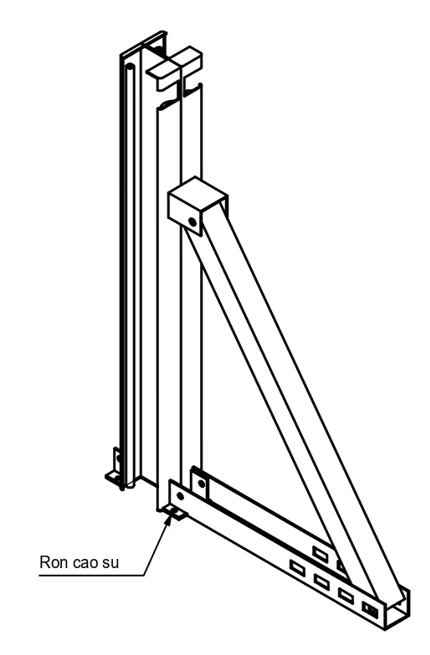

Ở vị trí giữa vách dài, dùng trụ cân chỉnh – trụ nối: hai rãnh quay lưng vào nhau (rộng 80mm), có chân chống tam giác phía sau, chân đế dài 350mm bắt xuống nền – chi tiết ở bài bố trí trụ tăng cường, trụ nối.

3. Tấm panel nhôm

• Quy cách dòng C20: cao 200mm, dày 35mm, thành nhôm 1.5mm, chia 4 khoang bằng 3 vách ngang (3 xương) chống móp khi chịu áp lực nước.
• Ngàm âm dương: mộng trên rộng 24mm (hai bên gờ 5.5mm), đáy tấm có 2 rãnh gioăng hai bên lòng 25mm – tấm trên úp khít lên mộng tấm dưới, gioăng nằm giữa.
• Chiều dài tấm: bằng khoảng thông thủy giữa hai trụ, cắt tại xưởng theo từng ô cửa và đánh số thứ tự.

4. Thanh tiếp đáy

Gioăng đáy chỉ kín khi tì lên mặt phẳng. Nền gạch, đá có ron, nền dốc hoặc lồi lõm đều làm nước rò dưới tấm, vì vậy bản vẽ luôn có thanh U tiếp đáy:

• Inox dày 2mm, tiết diện U 60 × 30mm, đặt ngửa và chôn ngang mặt nền.
• Lòng thanh đổ đầy bê tông (bản vẽ ghi bê tông đá mi M250); xung quanh thanh chèn vữa grout không co ngót để kín nước giữa thanh và nền.
• Chạy suốt chiều rộng ô cửa, nối giữa hai chân trụ. Với nền đá granit phẳng, có thể tì trực tiếp lên mặt đá như phương án phối cảnh vách 3.52m.

Với công trình mới, nên thể hiện thanh tiếp đáy trong bản vẽ hoàn thiện nền để thi công cùng lớp láng – tránh phải cắt nền về sau.

5. Trụ tăng cường

• Inox hộp 40 × 40mm, dày 1.2–1.4mm, gồm thanh đứng, thanh giằng chéo và chân đế; đầu trên có ống ôm vào đỉnh vách.
• Đặt ở phía khô (phía trong công trình), chân đế bắt xuống nền.
• Dùng khi ô cửa rộng từ 2.5m (C15) hoặc 2.8m (C20, C25); trên mặt bằng cần chừa khoảng 420mm phía sau vách cho chân chống.

6. Liên kết với kết cấu

Tường gạch rỗng, tường ốp đá mỏng hoặc khung nhôm kính không đủ chịu lực – cần cột bê tông, khung thép hoặc trụ độc lập có chân chống. Hãy ghi chú trong bản vẽ kết cấu để nhà thầu chừa sẵn.

7. Lỗi thường gặp khi thể hiện trong hồ sơ

• Chỉ vẽ “cửa chống ngập” dạng ký hiệu, không có chi tiết tiếp đáy → nhà thầu lát đá xong mới phát hiện nền không phẳng.
• Không chừa khoảng phía sau vách cho trụ tăng cường → vướng cửa mở, vướng lối đi.
• Đặt trụ lên lớp đá ốp mỏng thay vì kết cấu chịu lực.
• Chiều cao chắn nước lấy đúng bằng mức ngập lớn nhất, không cộng khoảng an toàn cho sóng do xe chạy qua.

Trình tự lắp đặt ngoài hiện trường xem tại hướng dẫn lắp đặt cửa chống ngập lắp ráp; cách tính khối lượng theo báo giá & cách tính giá.

Cần file CAD hoặc bản vẽ theo kích thước công trình? Gửi yêu cầu bản vẽ – Thủy Liên Phát gửi miễn phí cho đơn vị thiết kế, tư vấn, nhà thầu. Xem thêm thư viện bản vẽ thiết kế cửa chống ngập.
