Tủ điều khiển là “bộ não” của cửa chống ngập tự động thủy lực: nhận tín hiệu từ cảm biến mực nước, điều khiển bơm dầu và xi lanh để nâng/hạ tấm chắn, đồng thời bảo vệ thiết bị và cảnh báo người dùng. Dưới đây là sơ đồ thiết bị thực tế trong tủ do Thủy Liên Phát thiết kế và lắp ráp.
Các thiết bị chính trong tủ
1. Khối nguồn và bảo vệ
- Aptomat tổng Schneider Electric NAS-63 C63 – đóng cắt và bảo vệ toàn tủ.
- Aptomat điều khiển CHINT NXB-63 C6 – bảo vệ riêng mạch điều khiển.
- Bộ chuyển đổi nguồn Mean Well DR-60-24: vào 100–240VAC, ra 24VDC 2.5A cho mạch điều khiển.
- Cầu chia V+ / V− phân phối nguồn 24VDC gọn gàng, dễ bảo trì.
2. Khối động lực bơm thủy lực
- Khởi động từ (contactor) CHINT NCH8-40/20, 40A – đóng cắt động cơ bơm dầu.
- Rơ le bảo vệ bơm chạy không đóng (Sinoreel) – ngắt bơm khi bơm chạy mà cửa không nâng, tránh cháy động cơ.
- Rơ le điều khiển bơm và hai rơ le điều khiển xi lanh đóng / mở.
- Rơ le ngắt cảm biến tự động (Sinoreel).
3. Bộ xử lý trung tâm và tín hiệu
Bộ xử lý trung tâm Thủy Liên Phát nhận tín hiệu qua dãy rơ le 12VDC cho từng chức năng: Đóng, Dừng, Mở, cảm biến hành trình đóng, cảm biến hành trình mở, cảm biến an toàn, cảm biến tự động, cảm biến ngập nước, đèn và loa báo; kèm nút tắt báo động ngập và còi báo động.
Nguyên lý hoạt động

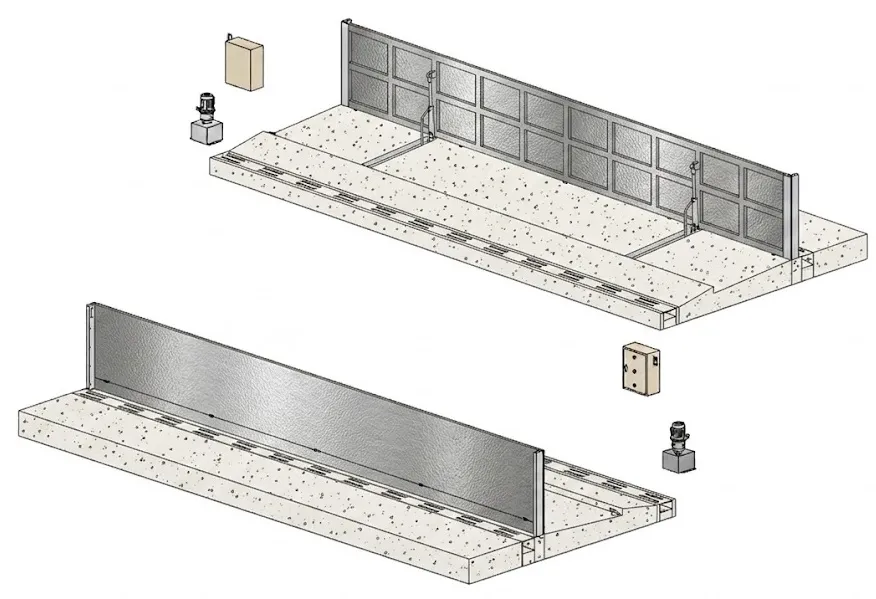

- Bình thường: tấm chắn inox nằm phẳng dưới nền, xe đi qua như lam dốc.
- Phát hiện nước: cảm biến ngập gửi tín hiệu về bộ xử lý trung tâm; còi và đèn bật cảnh báo.
- Nâng cửa: rơ le kích contactor chạy bơm dầu, xi lanh đẩy tấm chắn lên trong 30 giây – 1 phút; cảm biến hành trình báo đủ hành trình thì dừng bơm.
- An toàn: cảm biến an toàn ngăn cửa nâng khi có người/vật cản; rơ le bảo vệ ngắt bơm nếu bất thường.
- Hạ cửa: khi nước rút, người dùng hạ cửa bằng nút, remote hoặc điện thoại.
Vì sao dùng thiết bị công nghiệp?
Cửa chống ngập chỉ thực sự cần đến trong vài trận mưa lớn mỗi năm – đúng lúc đó hệ thống phải chạy. Vì vậy tủ dùng thiết bị công nghiệp chính hãng (Schneider, CHINT, Mean Well, Omron, Idec…), có rơ le bảo vệ riêng cho bơm, dễ kiểm tra, thay thế và nâng cấp.
Bảo trì tủ điều khiển
- Vận hành thử đóng/mở cửa định kỳ, nhất là trước mùa mưa.
- Kiểm tra cảm biến ngập, vệ sinh đầu cảm biến.
- Kiểm tra dầu thủy lực, đường ống, siết lại đầu cốt.
- Thủy Liên Phát hỗ trợ kiểm tra, bảo trì kỹ thuật định kỳ trong thời gian bảo hành 5 năm.
Câu hỏi thường gặp
Cửa thủy lực có điều khiển từ xa được không?
Có. Ngoài chế độ tự động bằng cảm biến, cửa điều khiển được bằng remote, điện thoại thông minh hoặc bằng tay.
Nếu bơm chạy mà cửa không lên thì sao?
Rơ le bảo vệ “bơm chạy không đóng” sẽ ngắt bơm để bảo vệ động cơ, đồng thời hệ thống báo động để người dùng kiểm tra.
Có cảnh báo khi nước dâng mà cửa chưa đóng không?
Có. Hệ thống tích hợp cảm biến báo động nguy cơ ngập khi cửa chưa đóng, kèm còi và đèn báo.
